一、APF有源电力滤波器的滤波容量怎么计算？
1. 技改项目：
1.1 通过对电网供电的实测，计算总的谐波电流（负载电流*电流畸变率）
1.2 根据测试的负载估算满载时的总谐波电流值
1.3 考虑部分裕量来选配滤波容量
2、新建项目：
2.1不控整流（无控制功能，如二极管整流）负载按照负载总容量的30%～50%选择滤波容量；
2.2 可控整流（如晶闸管）负载按照负载总容量的40%选择滤波容量。
3. 已知变压器的容量或负载总功率计算滤波容量的方法：
3.1 如果变压器的容量是630KVA，则630*80%=504，504/1.732=290.99/400=0.727再乘以电流畸变率25%=72.7A，选择200A。
3.2 如果知道负载总功率S，则I=S/U，再除以1.732再除以系统电压，再乘以电流畸变率。
当然也可以通过选型计算器计算。
二（SVG）静止同步无功补偿器的无功补偿容量怎么计算？
1. 算法1
例如：某变电所月最大有功负载为2000kW，平均负载率为0.75，补偿前功率因数为0.6，目标功率因数为0.92，该变电所需要补偿的无功功率为：
考虑一定裕量，可选择补偿容量为1500kvar的补偿装置。

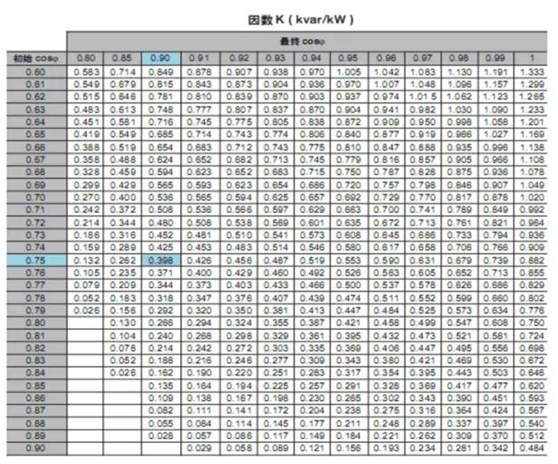

2. 算法2（查表法）
当然也可以通过选型计算器来计算：
